Demariene monorail bovenloopkraanis een op rails-gemonteerd hefapparaat dat is afgestemd op gebruiksscenario's aan boord. Het kan flexibel worden geïnstalleerd op plafonds of verhoogde constructies van ruimtes zoals machinekamers, werkplaatsen en magazijnen.
Door gebruik te maken van een enkele-liggerconstructie gemaakt van I-- of H--balkstaal, zorgt deze kraan ervoor dat de trolley en het hijsmechanisme horizontaal langs de ligger kunnen bewegen, waardoor efficiënt en nauwkeurig materiaaltransport langs een vast pad mogelijk wordt.
Componenten
--- voor ruimtes zoals scheepsmachinekamers, werkplaatsen en magazijnen
De maritieme monorail-bovenloopkraan bestaat uit de belangrijkste stalen componenten:
hoofdligger, loopkat, hijsmechanisme (takeleenheid) en raildraagconstructie. Hun respectievelijke functies zijn als volgt:
Hoofdligger
Het kernlast-dragende deel van de kraan biedt essentiële structurele ondersteuning en fundering. Meestal gemaakt van hoog-staal zoals koolstofstaal. Het materiaal wordt gekozen op basis van het hefvermogen van de kraan, de materiaalsterkte en de duurzaamheidseisen.
Karretje
Een onderdeel dat horizontaal langs de gehele hoofdligger beweegt. Uitgerust met een geïntegreerd hijsmechanisme (takeleenheid), drijft hij de zijdelingse beweging van lasten aan en zorgt hij voor een nauwkeurige positionering tijdens hefwerkzaamheden.
Hijsmechanisme (hijseenheid)
Geïnstalleerd op de trolley, is het verantwoordelijk voor het verticaal heffen en neerlaten van lasten. Het nominale hefvermogen kan flexibel worden geconfigureerd voor de werkelijke werkomstandigheden en dekt zowel lichte als zware- operationele behoeften.
Spoorsteunstructuur
Ondersteund door verhoogde constructies of soortgelijke componenten draagt het het gewicht van de hoofdligger en zorgt het voor een soepele beweging van de trolley en het takelmechanisme langs het vooraf ingestelde pad.
Gegevens
| • Typ | Ik Beam Traveling Rail Guided |
| • SWL | 1,5 ton |
| • Test rembelasting | 1,25 ton |
| • Hijssnelheid | 8,2 m/min ± 10% |
| • Hijshoogte | ~6.000 mm |
| • Spanwijdte | 5.550 millimeter |
| • Traverseersnelheid | 4 m/min |
| • Reislengte | ~ 19.890 millimeter |
| • Reizende slag | 18.390 millimeter |
| • Rijsnelheid | 14 m/min ± 10% |
| • Controle | Hangende drukknopschakelaar Bewegend met takel |
| • Eigen-gewicht | ~1.500 kg zonder lading |
| • De reizende straalgrootte is opgelost | I - 250 x 125 x 7,5 x 12,5 Compleet met tandheugel |
| • Grootte lastketting | ɸ7.1 x 21 |
| Ontwerpcriteria | ||
| • Omgevingstemperatuur | -10 graden ~ +45 graden Zee | |
| • Watertemperatuur | -2,2 graad ~ +32 graad | |
| • Relatieve vochtigheid | 10% tot 100% | |
| Classificatie | LR | |
| Elektrische bron | ||
| • Stroombron | 440V, 60Hz, 3Ph | |
| • Controlebron | 220V, 60Hz, 1Ph | |
| • Elektrische motor | Ketting hijsen | 3,5 kW*2ea, IP56, "F"-klasse, S2 ED 30 min |
| Reizen | 1,5 kW*2ea, IP56, "F"-klasse, S2 ED 30 min | |
| Veiligheid | ||
| • Kettinghijsen | Haak boven- en ondergrens | |
| Overbelastingslimiet, mislukte-veilige rem. | ||
| • Reizen | Voorwaartse en na eindlimiet, mislukte-veilige rem | |
Detail

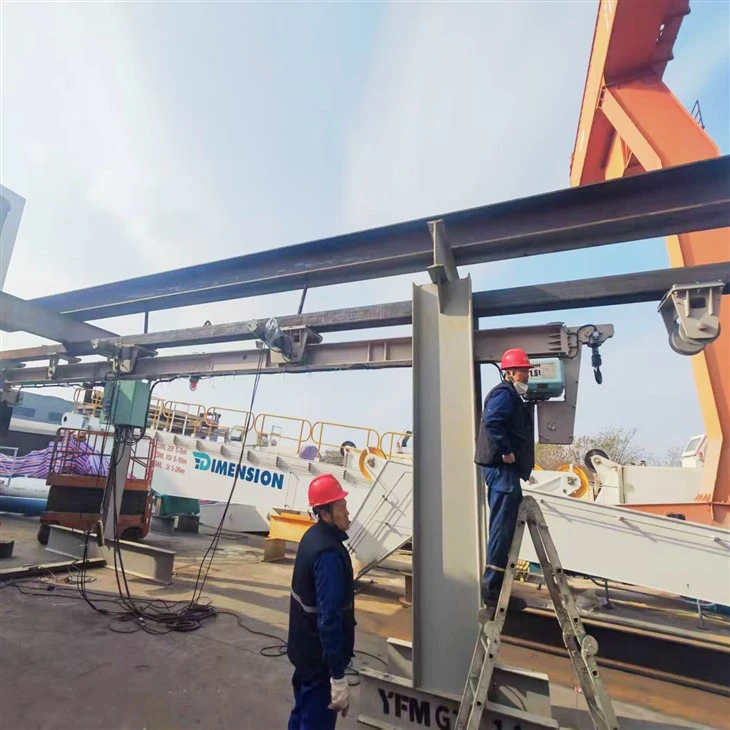

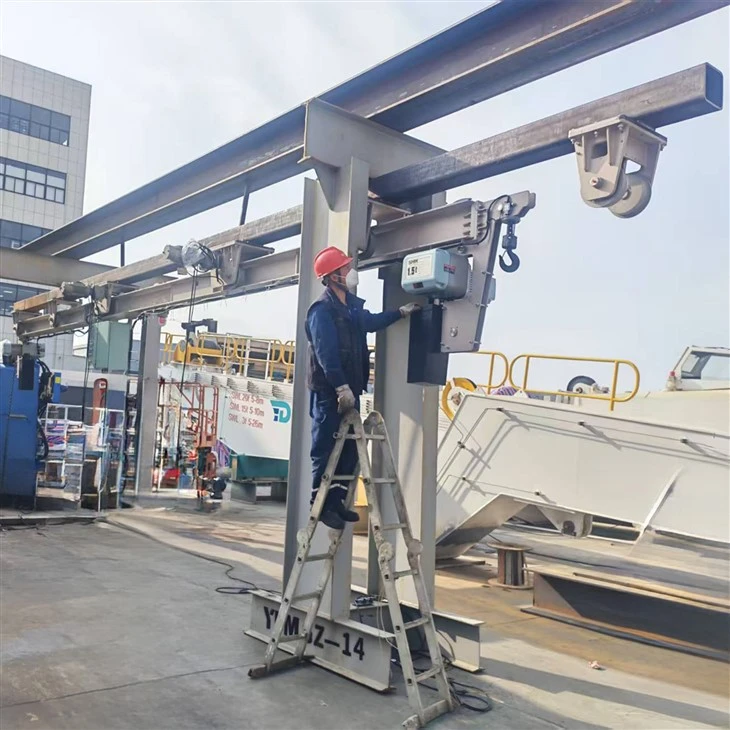

gemonteerd en getest
De maritieme monorail-bovenloopkraan wordt geassembleerd en ondergaat een overbelastingstest.
Verzending
Waarom kiezen voor YFM?
De kraanselectie moet gebaseerd zijn op branche-specifieke toepassingsscenario's,
met een uitgebreide evaluatie van de bedrijfsomstandigheden, belastingspecificaties, beperkingen van de locatieruimte en budgetlimieten.
Voor de selectie van een maritieme monorail-bovenloopkraan is het van cruciaal belang om belangrijke parameters te bevestigen, zoals het nominale hefvermogen, de hefhoogte, de overspanning van de hoofdligger, het type steunconstructie en de omstandigheden van de werkomgeving.
Een betrouwbare leverancier is een belangrijke garantie voor projectsucces.
YFMricht zich op apparatuur voor haven- en maritieme toepassingen en biedt alles- oplossingen voor R&D, ontwerp, productie, verkoop en service.
Ons technische team heeft meer dan tien jaar ervaring in de sector van kraanmachines en beschikt over een rijke expertise op het gebied van R&D en productie. Vasthouden aan de filosofie van"Kwaliteit eerst, streven naar uitmuntendheid, wij kijken ernaar uit om met u samen te werken.
